卷板機特點介紹：

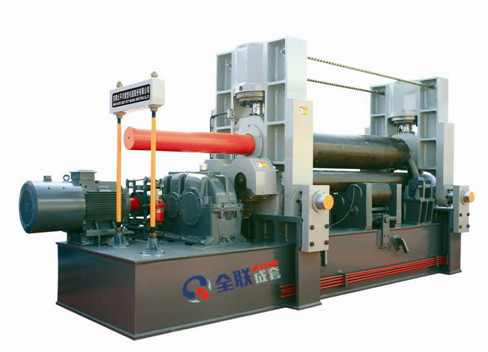

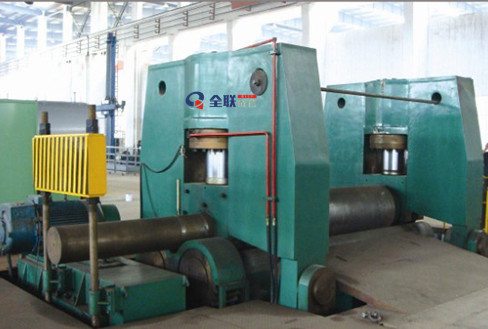

數控三輥卷板機屬於液壓型三輥卷板機，用於將鋼板卷成圓筒形。

上輥可以垂直升降﹑水平移動。

預彎通過調節上輥，使上輥相對於下輥非對稱位置來實現。

滾圓時通過電機、減速機帶動兩下輥進行。由於下輥標高不變，所以便於進料和操作。

卷板機工作原理及結構特征

該機械主要由上輥裝置、下輥及水平移動裝置、托輥裝置、主傳動係統、翻倒裝置、機架、平衡裝置、底盤等部分組成。

3-1、卷板機上輥裝置

上輥裝置由上輥、主油缸、上輥軸承座及雙列調心軸承等組成。

兩主油缸提供卷製板材所需的加壓力,主油缸工作壓力為19.5MPa.

雙列調心軸承采用低速、重載的調心滾子軸承.

上輥呈鼓形,用於補償上輥受力變形撓度。

上輥采用優質42CrMo鋼材料,

粗加工後調質處理，HB220~260，精加工後中頻淬火HRC40-45，

嚴格按照工作輥製造的各項標準工藝要求製造,保證其綜合機械性能。

3-2、卷板機下輥及水平移動裝置

下輥裝置由下輥、下輥軸承座、下輥滑動軸承、下輥輸入齒輪等組成。

下輥裝置為卷製板材提供正反扭矩。

通過主傳動輸出齒輪和下輥輸入齒輪，傳動扭矩。

下輥用45#鋼製成，調質處理，輥身表麵機械強化處理。

下輥滑動軸承選用SF-1自潤滑複合材料，

水平移動裝置由水平移動電機提供動力，通過蝸杆傳動機構、螺旋傳動機構帶動機架、上輥部件水平移動，實現工件的預彎，以及非對稱卷製。

3-3、卷板機托輥裝置

托輥裝置由托輥組合、斜楔機構、螺旋機構組成。

調節螺杆帶動相對兩組斜楔靠攏或分離，從而使托輥組合升高或降低。

托輥為45鋼製造，調質處理，硬度低於下輥。

3-4、卷板機主傳動係統

主傳動係統由主電機、減速機、輸出齒輪等組成。

係統可正反轉，提供工作動力，通過主減速機、輸出齒輪、下輥齒輪傳遞扭矩至下輥，使下輥轉動，依靠摩擦力帶動板材進給，完成卷製工作。

3-5、卷板機翻倒裝置

翻倒裝置由銷軸、滑枕、翻倒液壓缸、支座等組成。

翻倒液壓缸帶動翻倒機架翻倒或複位。翻倒機架翻倒時，便於製品沿翻倒端取出。

3-6、卷板機平衡裝置

平衡裝置由兩根拉杆和平衡梁組成。

平衡裝置在翻倒側架翻倒後，壓住上輥的尾部，保持上輥的平衡。

3-7、卷板機機架

固定、翻倒機架為焊接件，焊後振動時效去除應力處理。機架用於安裝液壓缸，並帶動上輥部件作水平移動。

3-8、卷板機底盤

底盤為箱式焊接結構，退火處理。用於安裝各部件。
